오늘 공부할 내용은
- 네트워크 통신망 종류
- 통신망 구성 형태
- OSI 7계층
- 네트워크 명령어
- 네트워크 운영방식
- 네트워크 관련 장비
- 통신망 종류
네트워크 통신망 종류
1) LAN (근거리 통신망)
- 근거리에서 고속 통신 가능
- 경로 설정이 불필요하고 확장성과 재배치가 용이
- 오류발생률이 낮음
2) WLAN (무선 근거리 통신망)
- 무선 접속장치가 설치된 곳을 중심으로 일정 거리 내에서 초고속 인터넷을 사용할 수 있도록 한 LAN
- 2.4GHz 대에서 운용됨
- 무선 LAN은 케이블이 필요하지 않으므로 설치장소에 제한X
- 전송 방식 : CDMA, TDMA, 적외선 방식
3) MAN (도시권 통신망)
- LAN 과 WAN의 중간 형태
- 도시 전역 또는 도시와 도시 등 넓은 지역을 연결하는 통신망
- LAN 과 같이 높은 데이터 전송률을 가짐
4) WAN (광대역 통신망)
- MAN 보다 넓은 국가와 국가 혹은 대륙과 대륙을 하나로 연결하는 통신망
- 넓은 지역을 연결하므로 비교적 에러 발생률이 높음
5) VAN (부가가치 통신망)
- 기간통신사업자로부터 통신회선을 빌려 다양한 서비스를 제공하는 형태
- 기존의 정보에 새로운 가치를 더해 다수 이용자에게 판매하는 통신망
6) ISDN (종합정보 통신망)
- 문자, 음성, 동영상 등 다양한 데이터를 통합하여 디지털화된 하나의 통신회선으로 전송하는 통신망
7) B-ISDN (광대역 종합정보 통신망)
- 광대역 네트워크에서 데이터, 음석, 고해상도의 동영상 등 다양한 서비스를 디지털 통신망을 이용해 제공하는 고속 통신망
8) WLL (무선 가입자 회선)
- 전화국과 가입자 단말 사이의 회선을 유선 대신 무선 시스템을 이용하여 구성하는 통신망
9) IMT-2000
- 이동 통신의 문제점이 지역적 한계와 고속 전송에 대한 기술적 한계를 극복하고, 각 나라마다 다른 이동 통신 방식을 통일하여 한대의 휴대용 전화기로 전세계 어디서나 통화할 수 있게 하는 규격
10) ADSL (초고속 디지털 가입자 회선)
- 기존 전화선을 이용하여 주파수가 서로 다른 음성데이터 (저주파) 와 디지털데이터 (고주파) 를 함께 전송하는 방식
- 다운로드 속도가 업로드 속도보다 빠름
⭐11) VoIP (인터넷 전화)⭐
- 인터넷 프로토콜을 통한 음성의 약어
- 보컬텍(VocalTec) 사의 인터폰으로 처음 소개
- 기존 전화망(PSTN) 의 시내전화 요금 수준으로 시외 및 국제전화 서비스 받기 가능
⭐12) 인트라넷 (Intranet)⭐
- 인터넷의 기술을 기업내 정보 시스템에 적용한 것
- 전자 우편 시스템, 전자결제 시스템 등을 인터넷 환경으로 통합하여 사용하는 것
⭐13) 엑스트라넷 (Extranet)⭐
- 기업과 기업간에 인트라넷을 서로 연결한 것
- 자기회사와 관련있는 기업체와의 원활한 통신을 위해 인트라넷의 이용범위 확대한 것
통신망 구성 형태

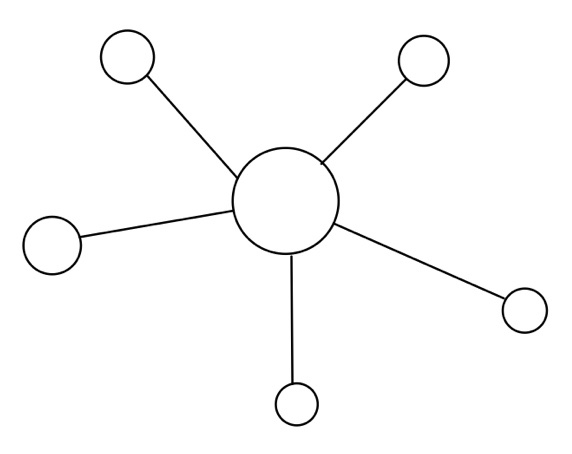

1) 스타형 (=성형, Star, 중앙집중형)
- 모든 노드가 중앙 노드에 1:1 (Point-to-Point)로 연결되어 있는 방식
- 통신망의 처리 능력 및 신뢰성은 중앙 노드의 제어장치에 의해 좌우
- 고장 발견이 쉽고 유지 보수 및 확장이 용이
2) 링형 (Ring, 루프형)
- 인접한 컴퓨터와 단말기들을 서로 연결하여 양방향으로 데이터 전송이 가능한 통신망 형태
- 통신 회선 중 어느 하나라도 고장나면 전체 통신망에 영향
- 단말장치의 추가/제거 및 기밀 보호 어려움
3) 버스형 (Bus)
- 한 개의 통신 회선에 여러 대의 단말장치가 연결되어 있는 형태
- 회선의 양끝에는 종단장치 필요
- 설치 및 제거가 용이, 단말장치가 고장나더라도 통신망 전체에 영향을 주지 않기 때문에 신뢰성 높임
- 기밀 보장 어려움, 통신 회선의 길이에 제한

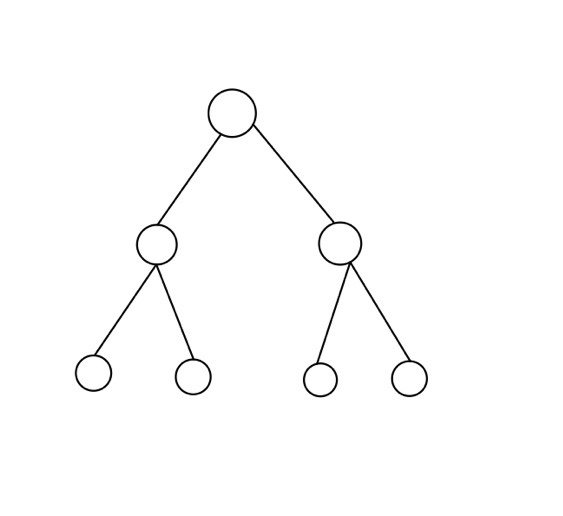

4) 계층형 (Tree, 분산형)
- 중앙컴퓨터와 일정 지역의 단말장치까지는 하나의 통신회선으로 연결,
이웃하는 단말장치는 일정 지역 내에 설치된 중간 단말장치로부터 다시 연결시키는 형태
- 회선의 확장이 많을 경우 트래픽 과중
- 분산 처리 시스템을 구성하는 방식

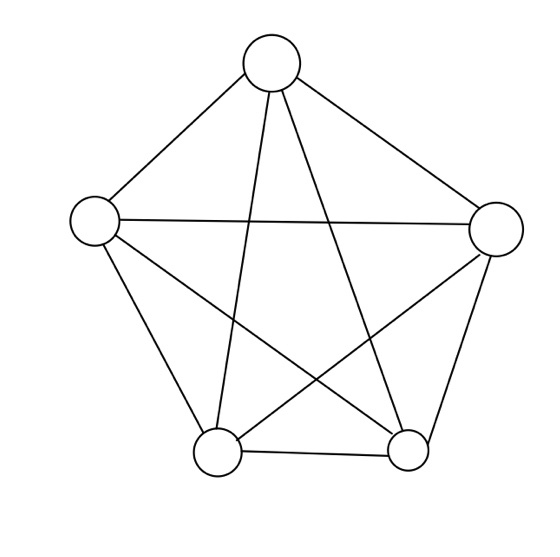

5) 망형 (Mesh)
- 중앙컴퓨터와 일정 지역의 단말장치까지는 하나의 통신회선으로 연결,
이웃하는 단말장치는 일정 지역 내에 설치된 중간 단말장치로부터 다시 연결시키는 형태
- 회선의 확장이 많을 경우 트래픽 과중
- 분산 처리 시스템을 구성하는 방식
OSI 7계층
: 기종이 서로 다른 컴퓨터 간의 정보교환을 원활히 하기 위해 국제표준화기구(ISO) 에서 제정한 것
1계층) 물리계층
= 리피터 / 허브
- 전송에 필요한 두장치 간의 기계적, 전기적, 기능적, 절차적 특성 정의
2계층) 데이터링크 계층
= 랜카드 / 브리지 / 스위치
- 두개의 인접한 개방 시스템 간의 신뢰성 있고 효율적인 정보 전송
- 송신측과 수신측의 속도 차이를 해결하기 위한 흐름 제어 기능
- 프레임의 시작과 끝을 구분하기 위한 프레임 동기화 기능
- 오류의 검출과 회복을 위한 오류 제어 기능
- 프레임의 순서적 전송을 위한 순서 제어 기능
3계층) 네트워크 계층 (망 계층)
= 라우터
- 개방 시스템들 간의 네트워크 연결 관리
- 데이터 교환 및 중계 기능
- 경로 설정 (Routing), 트래픽 제어, 패킷 정보 전송
4계층) 전송 계층
= 게이트웨이
- 종단 시스템 간의 신뢰성 있고, 투명한 데이터 전송 가능
- 전송 연결 설정, 데이터 전송, 연결 해제 기능
5계층) 세션 계층
- 송수신측 간의 관련성 유지
- 대화 제어 담당
- 대화(회화) 구성 및 동기 제어
- 데이터 교환 관리
6계층) 표현 계층
- 응용 계층으로부터 받은 데이터를 세션 계층에 맞게, 세션 계층에서 받은 데이터는 응용 계층에 맞게 변환
- 코드 변환, 데이터 암호화, 데이터 압축, 구문 검색, 정보 형식(포맷) 변환
7계층) 응용 계층
- 사용자가 OSI 환경에 접근할 수 있도록 서비스 제공
- 정보 교환, 파일 전송 등의 전송 제어 기능
네트워크 명령어
1) TRACERT
- 네트워크에 연결된 컴퓨터의 경로를 추적할때 사용하는 명령어
- IP주소, 목적지까지 거치는 경로의 수 (장비의 수), 각 국간 사이의 데이터 왕복 속도 표시
- 특정 사이트가 열리지 않을 때 해당 서버가 문제인지, 인터넷 망이 문제인지 확인 가능
- 인터넷 속도가 느릴 때 어느 구간에서 정체를 일으키는지 확인 가능
2) PING
- 원격 컴퓨터가 현재 네트워크에 연결되어 정상적으로 작동하고 있는지 알아보는 서비스
- 보통 로프백 주소 이용, 기본 게이트웨이, DNS 서버, 원격 호스트 등의 IP주소를 이용하기도 함
- 실행 방법 : 명령 프롬프트에 ping 명령과 함께 테스트할 IP주소 입력
3) IPCONFING
- 사용자 자신의 컴퓨터 IP 주소를 확인
- 현재 컴퓨터의 물리적 주소(MAC), IP주소, 서브넷 마스크, 게이트웨이 등을 표시
4) NET VIEW
- 특정 컴퓨터에 공유되어 있는 데이터와 프린터를 표시
네트워크 운영방식
1) 중앙 집중 방식 (점대점 방식, Point-To-Point)
- 중앙 컴퓨터와 단말기 전송매체가 직접 연결되어 있어 언제든지 데이터 전송이 가능한 방식
- 유지 보수 쉬움
- 메인 프레임에서 많이 사용하던 방식, 최근에는 잘 사용X
2) 클라이언트/서버 (Client/Server) 방식
- 정보를 제공하는 서버와 정보를 요구하는 클라이언트로 구성
- 서버와 클라이언트 모두 처리 능력을 가지고 있어 분산 처리 환경에 적합
3) 동배간 처리 방식 (Peer-To-Peer)
- 모든 컴퓨터를 동등하게 연결하는 방식
- 시스템에 소속된 컴퓨터들은 어느 것이든 서버 가능, 동시에 클라이언트도 가능
- 워크스테이션 혹은 개인용 컴퓨터(PC) 를 단말기로 사용하는 작은 규모의 네트워크 구성에 많이 사용
네트워크 관련 장비
1) 네트워크 인터페이스 카드 (NIC)
- 컴퓨터와 컴퓨터 or 컴퓨터와 네트워크를 연결하는 장치
- 정보 전송 시 정보가 케이블을 통해 전송될 수 있도록 정보 형태 변경
- 이더넷 카드(LAN 카드) 혹은 네트워크 어댑터라고 함
2) 허브 (Hub)
- 네트워크를 구성할 때 한꺼번에 여러대의 컴퓨터를 연결하는 장치
- 각 회선을 통합적으로 관리
3) 리피터 (Repeater)
- 거리가 증가할수록 감쇠하는 디지털 신호의 장거리 전송을 위해서 수신한 신호를 재생시키거나 출력 전압을 높여 전송하는 장치
4) 브리지 (Bridge)
- 단순 신호 증폭 뿐만 아니라 네트워크 분할을 통해 트래픽을 감소
- 물리적으로 다른 네트워크를 연결할때 사용
- 데이터를 양쪽 방향으로 전송해줄 뿐, 프로토콜 변환 등 복잡한 처리 불가능
- 네트워크 프로토콜과 독립적으로 작용
- 네트워크에 연결된 여러 단말들의 통신 프로토콜을 바꾸지 않고도 네트워크 확장 가능
5) 라우터 (Router)
- 인터넷에 접속할 때 반드시 필요한 장치
- 최적의 IP 경로를 설정하여 전송함
- 각 데이터들이 효율적으로 전송될 수 있도록 데이터의 흐름을 제어
6) 게이트웨이 (Gateway)
- 주로 LAN 에서 다른 네트워크에 데이터를 보내거나 다른 네트워크로부터 데이터를 받는 출입구 역할
- 프로토콜이 전혀 다른 네트워크 사이를 결합하는 장비
